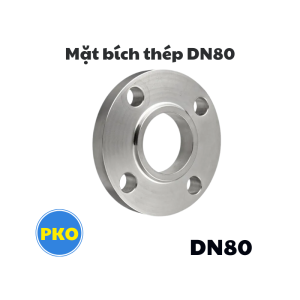

Mặt bích thép DN80 mạ kẽm

Khái niệm mặt bích thép DN80 mạ kẽm

Mặt bích thép DN80 mạ kẽm là một loại mặt bích thép được gia công theo kích thước chuẩn DN80, có nhiệm vụ kết nối hai đoạn ống hoặc nối ống với thiết bị như van, bơm, đồng hồ đo. Lớp mạ kẽm nhúng nóng hoặc mạ điện giúp bảo vệ bề mặt thép trước sự ăn mòn, đồng thời duy trì tính ổn định, chắc chắn trong suốt quá trình vận hành.

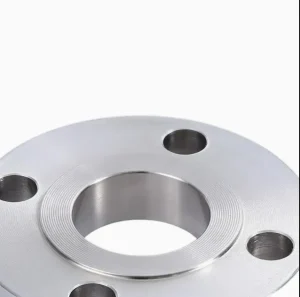

Cấu tạo mặt bích thép DN80 mạ kẽm

Sản phẩm được cấu tạo từ các thành phần chính như sau:

• Thân bích: Dạng hình tròn, được gia công từ thép carbon (thường là SS400, A105 hoặc Q235), có lỗ tâm phù hợp với đường ống DN80.
• Lỗ bu lông: Bố trí đều xung quanh chu vi để siết chặt bằng bu lông – đai ốc, liên kết với mặt bích khác hoặc thiết bị.
• Lớp mạ kẽm: Được phủ lên bề mặt bằng phương pháp mạ kẽm nhúng nóng hoặc điện phân, giúp tăng khả năng chống gỉ và chịu ăn mòn.

Nguyên lý hoạt động

Mặt bích thép DN80 mạ kẽm hoạt động theo cơ chế liên kết cơ học. Hai mặt bích được đặt đối diện, giữa chúng là một vòng gioăng cao su, PTFE hoặc kim loại mềm. Khi bu lông siết chặt, lực ép tạo ra giúp nén kín gioăng, tạo ra mối nối kín khít, không rò rỉ. Lớp mạ kẽm giữ vai trò bảo vệ vật liệu thép trước môi trường ẩm, nước, hóa chất nhẹ, giúp nâng cao tuổi thọ sản phẩm.

Thông số kỹ thuật mặt bích thép DN80 mạ kẽm

• Kích thước danh định: DN80
• Đường kính ngoài ống: Ø88.9 mm
• Đường kính ngoài mặt bích: 200 – 210 mm (tùy theo tiêu chuẩn)
• Số lỗ bu lông: 4 – 8 lỗ
• Đường kính lỗ bu lông: 18 – 22 mm
• Độ dày mặt bích: 18 – 24 mm
• Vật liệu chế tạo: Thép carbon SS400, A105, Q235
• Xử lý bề mặt: Mạ kẽm nhúng nóng hoặc mạ điện
• Tiêu chuẩn sản xuất: JIS 10K, DIN PN16, ANSI 150, BS4504
• Áp suất làm việc: PN10 – PN40
• Nhiệt độ làm việc: -10°C đến 300°C

Phân loại mặt bích thép DN80 mạ kẽm

Theo tiêu chuẩn:

• Mặt bích DN80 mạ kẽm JIS 10K
• Mặt bích DN80 mạ kẽm DIN PN16
• Mặt bích DN80 mạ kẽm ANSI 150
• Mặt bích DN80 mạ kẽm BS4504

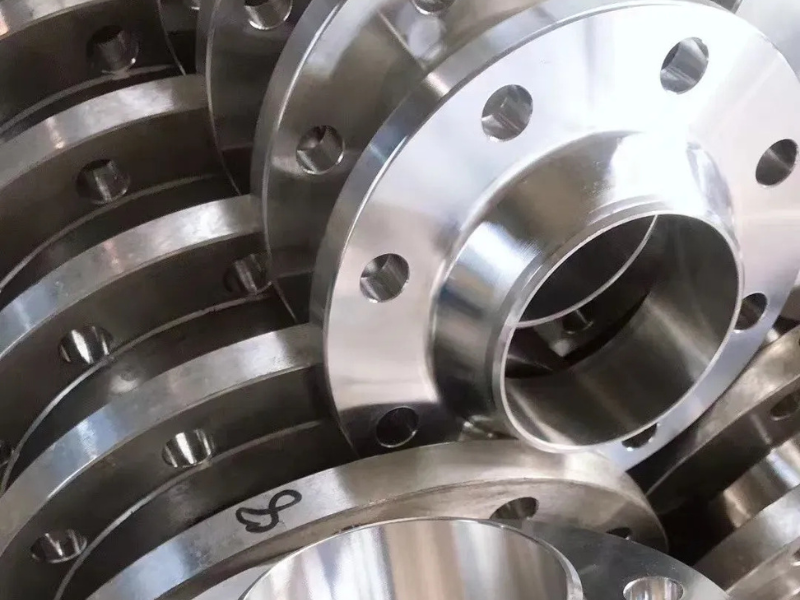

Theo kiểu kết nối:

• Mặt bích hàn cổ (Weld Neck): Kết nối hàn xuyên sâu, chịu áp lực và nhiệt cao.
• Mặt bích trượt (Slip-on): Lắp trượt vào đầu ống, dễ thi công và phù hợp với hệ thống trung áp.
• Mặt bích ren (Threaded): Kết nối dạng ren, dễ lắp đặt không cần hàn.
• Mặt bích mù (Blind): Bịt kín đầu ống, thường dùng ở vị trí cuối đường ống.
• Mặt bích lồng cổ (Lap Joint): Sử dụng cùng cổ rời, dễ tháo lắp bảo trì.

Đặc điểm nổi bật của mặt bích thép DN80 mạ kẽm

• Khả năng chống ăn mòn vượt trội: Lớp mạ kẽm giúp hạn chế gỉ sét hiệu quả trong môi trường ẩm hoặc có hóa chất nhẹ.
• Độ bền cơ học cao: Gia công từ thép carbon, chịu được áp lực lớn và va đập mạnh.
• Dễ lắp đặt và bảo trì: Kết cấu đơn giản, kết nối bu lông thuận tiện cho việc tháo lắp, kiểm tra định kỳ.
• Tương thích đa dạng thiết bị: Tương thích với nhiều tiêu chuẩn quốc tế, phù hợp với van, bơm, đồng hồ đo…
• Giá thành hợp lý: Là giải pháp thay thế tốt cho mặt bích inox với mức chi phí thấp hơn nhưng vẫn đảm bảo hiệu quả.

Ứng dụng của mặt bích thép DN80 mạ kẽm

Mặt bích DN80 mạ kẽm được ứng dụng phổ biến trong nhiều hệ thống kỹ thuật và công trình công nghiệp:

• Hệ thống cấp thoát nước trong khu dân cư, nhà máy, chung cư, công viên
• Hệ thống PCCC (phòng cháy chữa cháy)
• Đường ống dẫn khí, hơi nóng, khí nén
• Hệ thống xử lý nước sạch, nước thải
• Ngành công nghiệp dầu khí, hóa chất nhẹ, chế biến thực phẩm
• Hệ thống HVAC, chiller, nhà máy điện, trạm bơm

Tổng kết

Mặt bích thép DN80 mạ kẽm là lựa chọn tối ưu cho các công trình kỹ thuật cần kết nối ống bền vững, an toàn và kinh tế. Với khả năng chống gỉ sét, chịu áp lực lớn và tương thích với nhiều tiêu chuẩn kết nối, sản phẩm mang lại hiệu quả lâu dài cho hệ thống đường ống dân dụng và công nghiệp. Lựa chọn đúng loại mặt bích DN80 mạ kẽm theo tiêu chuẩn sẽ giúp tối ưu hiệu suất vận hành và chi phí bảo trì.
