Mặt Bích Mù ANSI Class 150
995 ₫
- Tên Sản Phảm: Mặt Bích Rỗng ANSI Class 150
- Kích Thước: DN15 – DN600
- Chất Liệu: Thép
- Kết Nối: Hàn, Bu Lông, Ốc Vít
- Chủng loại: Mặt Bích, Mặt Bích Mạ Kẽm.
- Xuất Xứ: Việt Nam, Trung Quốc
- Tình Trạng: Có Hàng
- Sử Dụng: Dùng Trong Môi Trường: Gas, Khí, Hơi, Cấp Thoát Nước, Hoá Chất, PCCC…
Mặt Bích Mù ANSI Class 150 Là Gì?

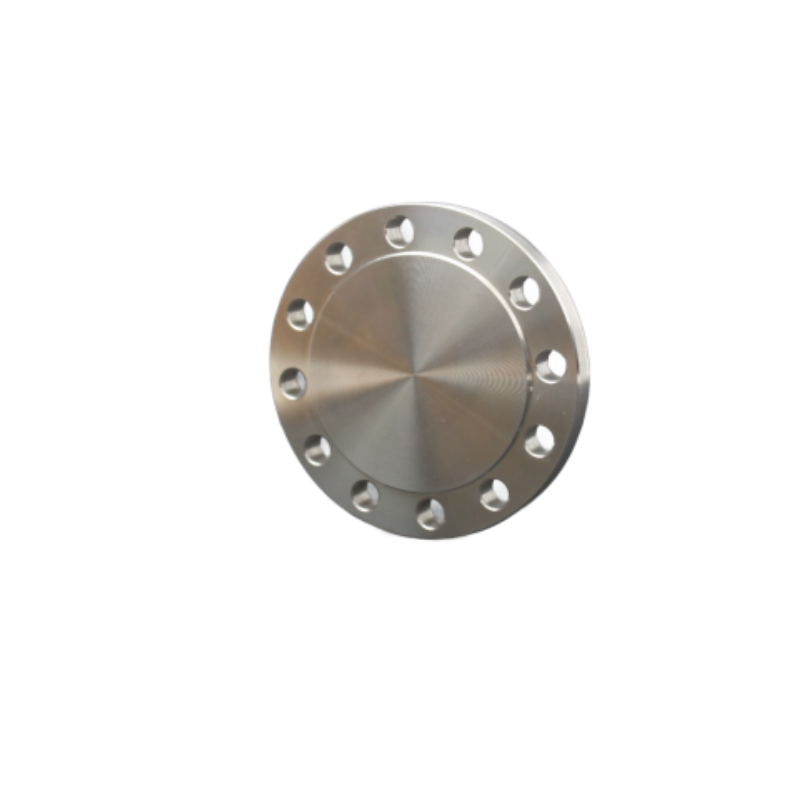

Mặt bích mù ANSI Class 150 (tiếng Anh: Blind Flange ANSI Class 150) là loại mặt bích không có lỗ thông tâm, được chế tạo theo tiêu chuẩn ANSI B16.5 (ASME B16.5) với áp suất danh định 150 psi (~10.3 bar). Sản phẩm được dùng để bịt kín đầu ống, ngăn dòng chảy hoặc kết thúc hệ thống đường ống, bồn chứa, đảm bảo hệ thống hoạt động an toàn và không bị rò rỉ.

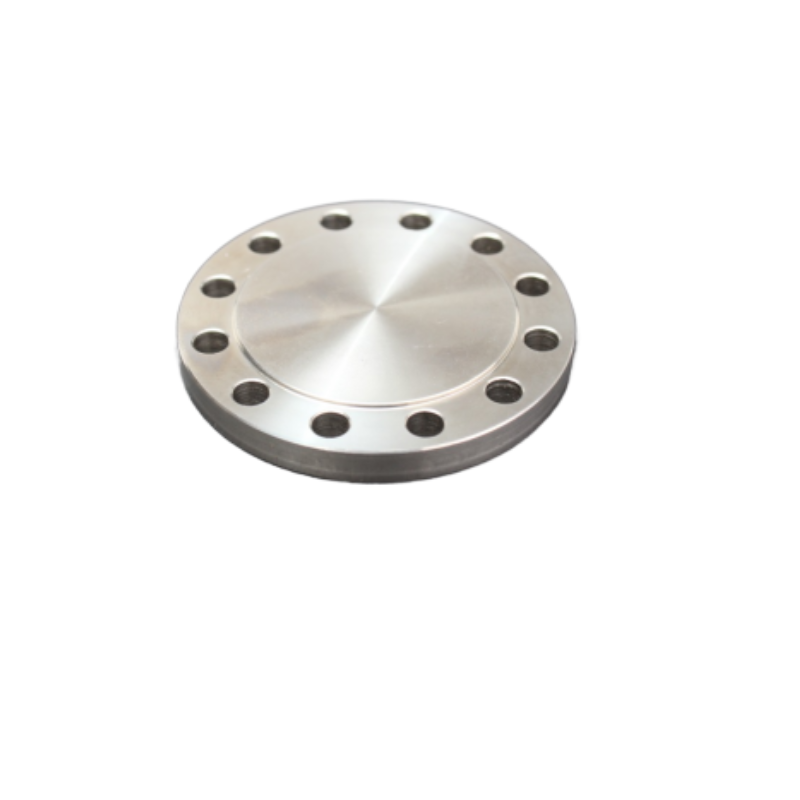

Cấu Tạo Của Mặt Bích Mù ANSI Class 150
Mặt bích mù có cấu tạo đơn giản:
- Thân bích: Hình tròn đặc, không có lỗ trung tâm.
- Lỗ bu lông: Khoan đều xung quanh chu vi, theo đúng tiêu chuẩn ANSI Class 150.
- Bề mặt tiếp xúc: Dạng Raised Face (RF) hoặc Flat Face (FF).
- Vật liệu chế tạo: Thép carbon A105, inox 304/316, gang, nhựa PVC…
Nguyên Lý Hoạt Động
Mặt bích mù hoạt động theo cơ chế bịt kín đầu ống hoặc mặt bích đối diện bằng cách siết chặt bu lông giữa mặt bích mù và mặt bích của ống hoặc thiết bị. Gasket (ron làm kín) được đặt giữa hai mặt tiếp xúc để tăng độ kín khít, giúp ngăn chặn hoàn toàn chất lỏng hoặc khí rò rỉ ra ngoài.
Thông Số Kỹ Thuật Mặt Bích Mù ANSI Class 150
| Thông số | Chi tiết |
| Tiêu chuẩn | ANSI B16.5 / ASME B16.5 |
| Áp suất danh định | Class 150 (150 psi ≈ 10.3 bar) |
| Kích thước danh nghĩa | NPS ½” – 24” |
| Vật liệu chế tạo | Thép A105, inox 304/316, gang, nhựa |
| Nhiệt độ làm việc | -20°C đến 400°C (tùy vật liệu) |
| Mặt kết nối | Raised Face (RF), Flat Face (FF) |
| Ứng dụng | Bịt đầu ống, khóa dòng chảy, bảo trì hệ thống |
Phân Loại Mặt Bích Mù ANSI Class 150
Theo Vật Liệu:
- Inox 304/316: Chống ăn mòn, phù hợp môi trường hóa chất, thực phẩm, nước biển.
- Thép carbon A105: Chịu áp suất tốt, ứng dụng phổ biến trong ngành dầu khí, nước, hơi.
- Gang xám/gang cầu: Giá thành hợp lý, dùng trong hệ thống nước và khí nén.
- Nhựa PVC, CPVC: Chống ăn mòn nhẹ, nhẹ, dùng cho hóa chất và xử lý nước thải.
Theo Kiểu Mặt Tiếp Xúc:
- Flat Face (FF): Bề mặt phẳng, dùng cho hệ thống áp lực thấp.
- Raised Face (RF): Có gờ nổi, tăng độ kín khi siết bu lông, dùng cho áp lực trung bình.
Đặc Điểm Nổi Bật
- Bịt kín tuyệt đối giúp cách ly dòng chảy trong bảo trì hoặc kết thúc đường ống.
- Đạt chuẩn ANSI B16.5, dễ dàng kết nối với các thiết bị tiêu chuẩn quốc tế.
- Đa dạng vật liệu, dễ chọn theo nhu cầu và môi trường sử dụng.
- Chịu áp lực, nhiệt độ tốt, đảm bảo độ bền lâu dài.
- Dễ tháo lắp, bảo trì, thuận tiện khi cần kiểm tra hoặc nâng cấp hệ thống.
Bảng Giá Mặt Bích Mù ANSI Class 150 (Tham Khảo)
| Kích thước (inch) | Vật liệu | Loại mặt | Giá tham khảo (VNĐ) |
| 1/2″ | Thép A105 | RF | 40.000 – 60.000 |
| 2″ | Inox 304 | RF | 90.000 – 140.000 |
| 4″ | Inox 316 | FF | 200.000 – 280.000 |
| 6″ | Gang | FF | 250.000 – 370.000 |
| 10″ | Inox 304 | RF | 600.000 – 850.000 |
Giá có thể thay đổi theo số lượng, xuất xứ và thời điểm đặt hàng.
Ứng Dụng Thực Tế
Mặt bích mù ANSI Class 150 được sử dụng rộng rãi trong:
- Hệ thống đường ống nước, khí nén, hơi nóng
- Nhà máy hóa chất, thực phẩm, dược phẩm
- Trạm bơm, bồn chứa, hệ thống điều áp
- Ngành dầu khí, công nghiệp nặng
- Các công trình xử lý nước thải, nước sạch
Lưu Ý Khi Lắp Đặt
- Chọn đúng chuẩn ANSI B16.5, tránh nhầm với JIS hoặc DIN.
- Dùng ron đúng kích thước và vật liệu phù hợp để đảm bảo độ kín.
- Không siết quá lực, tránh làm cong vênh mặt bích hoặc hư ron.
- Bảo dưỡng định kỳ để đảm bảo hiệu quả lâu dài.
Kết Luận
Mặt bích mù ANSI Class 150 là lựa chọn lý tưởng để bịt kín đường ống, đảm bảo an toàn trong vận hành và bảo trì hệ thống. Với thiết kế đạt chuẩn, vật liệu đa dạng và độ kín tuyệt đối, sản phẩm này đóng vai trò không thể thiếu trong các hệ thống công nghiệp hiện đại.
