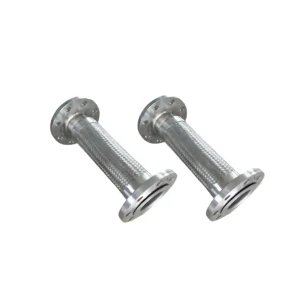

Khớp nối mềm inox mặt bích DN50

Khớp nối mềm inox mặt bích DN50 là gì?

Khớp nối mềm inox mặt bích DN50 là thiết bị chuyên dùng để kết nối hai đầu đường ống DN50 (phi 60mm) thông qua mặt bích. Sản phẩm có khả năng co giãn, hấp thụ rung động, giãn nở nhiệt và giảm chấn động từ dòng chảy.

Được chế tạo từ vật liệu inox (thép không gỉ), khớp nối mềm mặt bích DN50 có độ bền cao, chịu được áp suất lớn và môi trường làm việc khắc nghiệt như hóa chất, nước biển, hơi nóng,… Đây là thiết bị không thể thiếu trong các hệ thống dẫn nước, khí, hơi hoặc chất lỏng công nghiệp.

Cấu tạo của khớp nối mềm inox mặt bích DN50

Khớp nối mềm mặt bích DN50 được cấu tạo từ 3 phần chính:

• Ruột ống mềm inox: Được chế tạo từ inox 304 hoặc inox 316, dạng ruột gà lượn sóng giúp tăng khả năng đàn hồi và co giãn, đồng thời chịu được áp lực và nhiệt độ cao.
• Lưới bện inox: Bao bọc quanh ruột ống, có tác dụng gia cố, chịu kéo, chống giãn nở chiều dọc, đồng thời bảo vệ ruột bên trong khỏi tác động cơ học.
• Đầu bích kết nối: Hai đầu được hàn mặt bích tiêu chuẩn (JIS, BS, DIN hoặc ANSI), làm bằng inox hoặc thép mạ kẽm, giúp kết nối chắc chắn với hệ thống ống hoặc thiết bị.

Nguyên lý hoạt động của khớp nối mềm mặt bích inox DN50

Khớp nối mềm inox mặt bích DN50 hoạt động dựa trên cơ chế đàn hồi của phần ruột gà inox. Khi có hiện tượng:

• Rung động cơ học từ thiết bị vận hành như máy bơm, quạt, máy nén,…
• Giãn nở nhiệt trong hệ thống khi thay đổi nhiệt độ đột ngột
• Chuyển động do lắp đặt không đồng trục hoặc lệch hướng

… phần ống mềm sẽ co giãn để hấp thụ lực, giảm áp lực tác động lên hệ thống, bảo vệ mối hàn, khớp nối cứng và các thiết bị kết nối khỏi hư hỏng hoặc rò rỉ.

Thông số kỹ thuật của khớp nối mềm inox mặt bích DN50

Đặc điểm nổi bật của khớp nối mềm inox DN50 mặt bích

• Chống ăn mòn tuyệt vời: Inox 304 hoặc 316 có khả năng chống oxy hóa và ăn mòn cao, hoạt động tốt trong môi trường hóa chất, nước mặn hoặc nhiệt độ cao.
• Co giãn linh hoạt: Thiết kế dạng ruột gà giúp thiết bị có khả năng co giãn chiều dài hoặc dao động ngang, phù hợp với các hệ thống có biến động.
• Kết nối chắc chắn: Dạng kết nối mặt bích giúp thiết bị chịu lực tốt, tránh rò rỉ và dễ dàng tháo lắp bảo trì.
• Giảm rung hiệu quả: Giúp hạn chế truyền rung chấn từ thiết bị quay sang hệ thống ống, bảo vệ toàn bộ kết cấu.
• Độ bền cao – Tuổi thọ lâu dài: Được gia công và kiểm định kỹ lưỡng, đảm bảo vận hành ổn định trong thời gian dài.

Ứng dụng của khớp nối mềm inox mặt bích DN50

Sản phẩm khớp nối mềm inox DN50 mặt bích được sử dụng rộng rãi trong nhiều ngành công nghiệp và công trình hạ tầng, cụ thể:

• Hệ thống cấp thoát nước, xử lý nước thải công nghiệp
• Đường ống dẫn hơi nóng, hơi nước trong lò hơi, nồi hơi
• Ngành dầu khí, hóa chất, khí đốt, xăng dầu
• Ngành thực phẩm, dược phẩm với yêu cầu vệ sinh cao
• Hệ thống HVAC, PCCC, cơ điện (MEP)
• Kết nối máy bơm, van, quạt công nghiệp, bình chịu áp lực,…

Kết luận

Khớp nối mềm inox mặt bích DN50 là thiết bị không thể thiếu trong hệ thống đường ống yêu cầu tính linh hoạt, an toàn và bền bỉ. Với khả năng chống rung, chịu nhiệt, chịu áp lực và chống ăn mòn, sản phẩm góp phần nâng cao hiệu quả vận hành, kéo dài tuổi thọ cho hệ thống và tiết kiệm chi phí bảo trì.
